金型設計からプレス加工、組立までモノづくり プロセス全体を一貫体制ワンストップでご支援
ワイヤーカットと単型加工 金属ケース

■加工: 試作と曲げ駒を用いた加工

■材料: 材質 [ 洋白(C7521)] 板厚 [ 0.2mm ]

■ポイント: 製作数量を考慮し、ワイヤーカットでコスト抑制

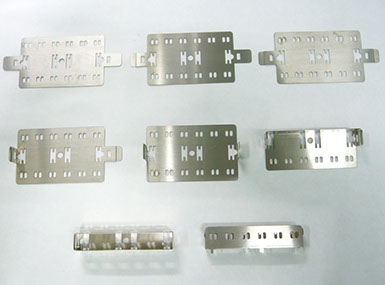

①ワイヤーカットで外形、

 穴加工

②曲げ駒で、左耳の段つけ

③曲げ駒で、

右耳の段つけ

④曲げ駒で、左耳越し

⑤曲げ駒で、右耳越し

⑥曲げ駒で、ケー

 スサイド曲げ

⑦曲げ駒で、反対側のケースサイド曲げ

完成品
